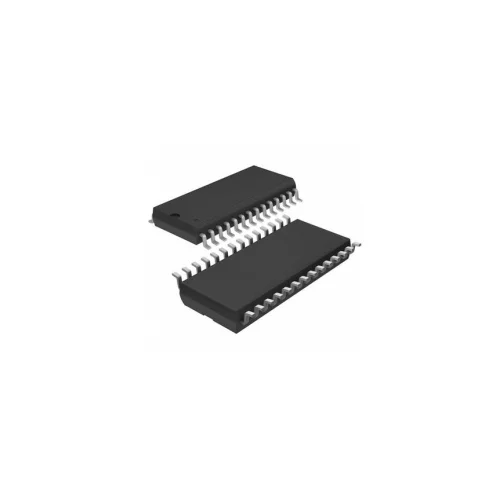

600V三相柵極電機驅動芯片---MT2636

航天民芯MT2636是三相系統中的全橋驅動芯片，用來控制MOS晶體管或IGBT等功率器件，阻斷電壓為正600 V。

13528849834

在線客服

客服一

產品詳情

　　概述

　　航天民芯MT2636是三相系統中的全橋驅動芯片，用來控制MOS晶體管或IGBT等功率器件，最大阻斷電壓為正600 V。這三個獨立驅動芯片使用CMOS和LSTTL兼容信號在低端控制，低至3.3V邏輯。

　　MT2636包含一個具有滯后特性欠壓檢測單元和過流檢測。通過調節在引腳ITRIP處的電阻值和閾值電平來調整過流電平。在欠壓和過流這兩種錯誤情況下都會導致所有六個開關的明確關閉。引腳FAULTB開漏輸出提供錯誤信號，過電流后的閉鎖時間可通過引腳RCIN處的RC網絡來調整，因此電阻RRCIN是可選擇的。

　　MT2636典型輸出電流可提供300mA上拉和600mA下拉，由于系統安全原因實現了290ns的死區時間。輸入EN和ITRIP的功能通過使用外部NTC電阻器、二極管和電阻器網絡來可以選擇擴展為過溫檢測。

主要特征

完全工作電壓高達600V	柵極驅動電源范圍：10Vto20V
內置死區時間保護	擊穿保護
獨立啟用/禁用輸入和故障報告	在故障條件下關閉所有開關
A可調故障清除時間	3.3V/5V/15V輸入邏輯電平兼容
耐受負瞬態電壓	所有通道的傳播延遲匹配
死區時間匹配	-40°C到125°C工作溫度范圍
SOP28封裝可選

典型應用

伺服驅動器	工業逆變器
電器電機驅動器

產品亮點

· 擊穿保護
· 耐受負瞬態電壓

產品描述

MT2636是三相系統中的全橋驅動器，用來控制MOS-transistors或IGBTs等功率器件，最大阻斷電壓為+600 V。這三個獨立驅動器使用CMOS和LSTTL兼容信號在低端控制，低至3.3V邏輯。
MT2636包括一個具有滯后特性欠壓檢測單元和過流檢測的。通過調節在引腳ITRIP處的電阻值和閾值電平來調整過流電平。每當過流或欠壓而導致工作停止時，主控制器會收到一個開漏故障信號，可同時關閉全部6個輸出。引腳FAULTB開漏輸出提供錯誤信號，過電流后的閉鎖時間可通過引腳RCIN處的RC網絡來調整，因此電阻RRCIN是可選擇的。
MT2636典型輸出電流可提供300mA上拉和600mA下拉，由于系統安全原因實現了290ns的死區時間。輸入EN和ITRIP的功能通過使用外部NTC電阻器、二極管和電阻器網絡來可以選擇擴展為過溫檢測。

與國外同類產品對比

型號	MT2636	IR2136（英飛凌）
VS電壓	600V	600V
VCC	10-20V	10-20V
電流能力	0.3A/0.6A	0.3A/0.6A
接口控制	HIN/LINB	HIN/LINB
通道	1	1
封裝形式	SOP28	SOP28
