12節串聯電池AFE芯片---MT9804

航天民芯MT9804 是第三代多節電池的電池組監視器芯片。可測量多達12節串接電池的電壓并具有低于2.2mV 的總測量誤差，性價比高且可直接替代ADI的LTC6804，廣泛應用于高壓BMS方案的設計。

13528849834

在線客服

客服一

產品詳情

　　概述

　　航天民芯MT9804 是第三代多節電池的電池組監視器，可測量多達12節串接電池的電壓并具有低于2.2mV 的總測量誤差。電池測量范圍為0V至5V，使MT9804 成為大多數化學電池的合適之選。所有12 節電池的電壓最快可在290us之內完成測量，并且支持較低的數據采集速率以實現高噪聲抑制。

　　同時可以將多個MT9804 器件串接起來，因而能在一長串的高電壓電池組中實現每節電池的同時監視。每個MT9804 具有一個隔離的SPI 接口，用于實現高速、抗RF 干擾的局域通信。使用MT9804 時多個器件采用菊鏈?zhǔn)竭B接，且所有器件采用一根主處理器接線。MT9804 內部集成了包括每節電池電荷的被動平衡、一個內置的5.6V 穩壓驅動器和5 根通用的I/O 線。在睡眠模式中電流消耗最小至5uA。另外，MT9804 可直接由電池或一個隔離式電源供電。

主要特征

轉換位數：16Bit	時鐘頻率：3.3MHz
睡眠電流：5μA	電源電壓：11~55V
可堆棧式架構	可支持多種化學電池和超級電容器
內置isoSPITM總線接口：1Mbps串行通信接口	總測量誤差：1.2mV
290μs完成一個系統中所有電池的測量	內置數據包誤差檢驗功能
內置自測試功能電路	內部具有頻率可編程噪聲濾波器
5個通用I/O接口或模擬輸入：溫度或其他傳感器輸入	配置為一個SPI或I2C主機
導線開路連接故障檢測	封裝：LQFP48

典型應用

電動汽車和油電混合汽車	高功率便攜式設備
后備電池系統	電動自行車、摩托車和單腳滑行車
電網能量存儲

產品描述

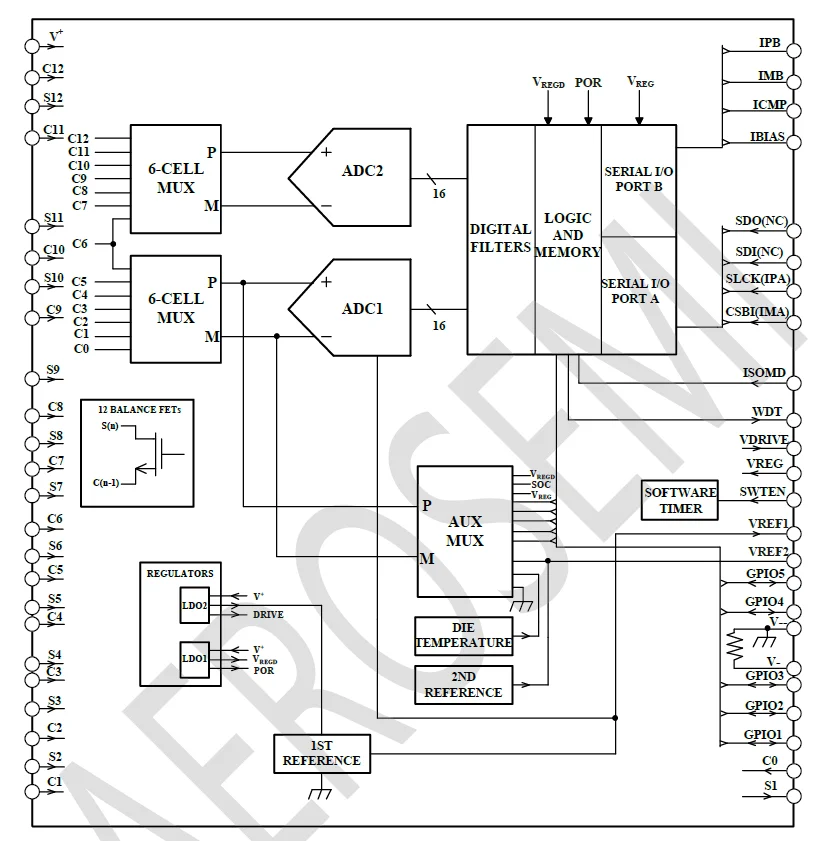

本芯片可測量多達12節串聯電池的電壓并具有低于1.2mV的總測量誤差。0V和5V的電池測量范圍使芯片成為大多數化學組成分電池的合適之選。所有12節電池的電壓可在290μs之內完成，并可選擇較低的數據采集速率以實現高的噪聲抑制。另可將多個芯片串聯起來，因而能在一長串的高電壓電池中實現每節電池的同時監視。每個芯片具有一個iso SPI接口，用于高速、抗RF干擾的局域通信。多個芯片采用菊鏈?zhǔn)竭B接，且所有器件采用一根主處理器接線。其他特點包括每節電池電荷的被動平衡，一個內置的5V穩壓器和5根通用的I/O線芯片具有五種操作模式：硬件停機、睡眠、待機、基準上電和測量模式。硬件停機是一種真正的零功率模式。在睡眠模式下，電流消耗減小至5μA。待機模式是一種省電狀態(除了串行接口之外其他電路全部關斷)。在測量模式中，用于測量電池電壓并把測量結果保存于存儲器中。另外，測量模式還將監視每節電池的過壓(OV)及欠壓(UV)狀況。芯片的內部結構框圖如下圖所示：

與國外同類產品對比

型號	LTC6804(ADI)	MT9804
精度	16Bit	16Bit
時鐘頻率	3.3MHz	3.3MHz
支持串聯電池?cái)?shù)	12	12
測量誤差	0.02%	0.02%
工作電流	10.7~12.3mA	10.5~12mA
ADC輸入電壓范圍	0~5V	0~5V
封裝形式	SSOP48	SSOP48

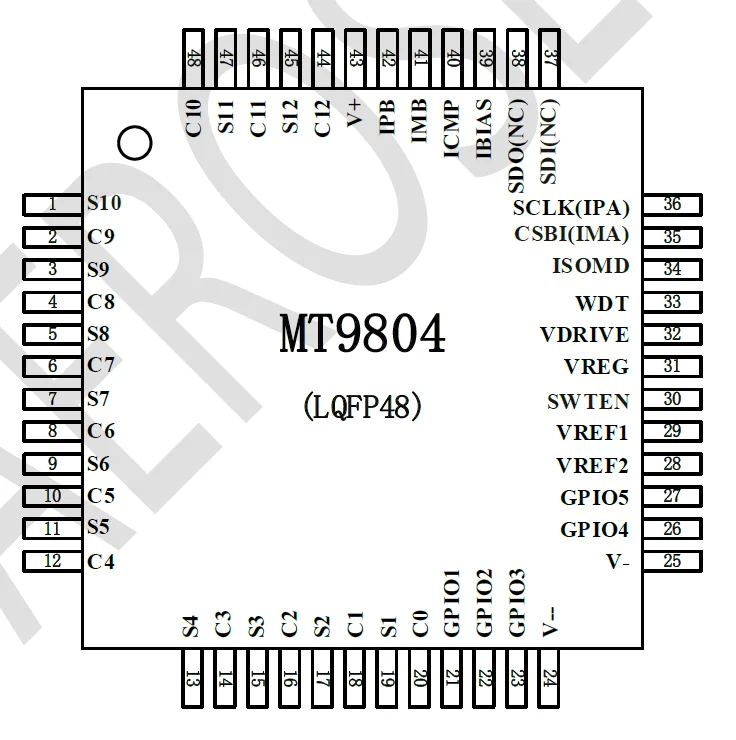

端口定義

封裝形式

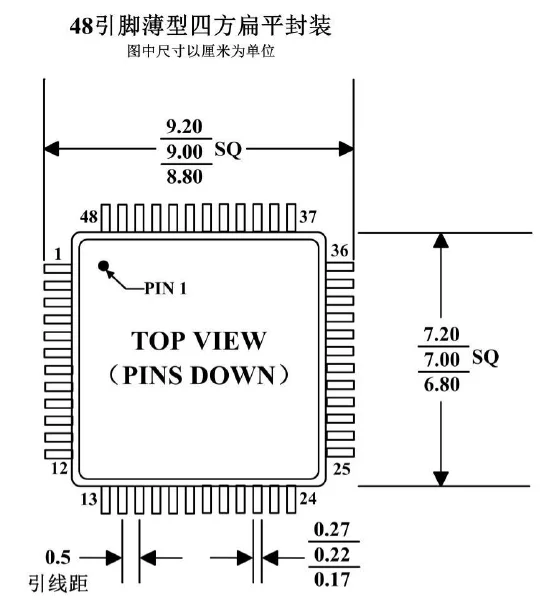

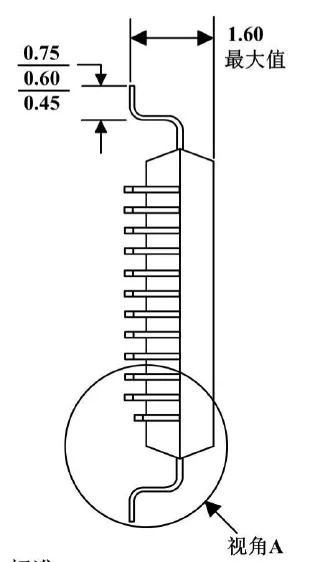

MT9804封裝圖1 MT9804封裝圖2

12節串聯電池AFE芯片---MT9804

13528849834

在線客服

客服一

上一個

高電壓同步降壓DCDC轉換芯片---MT2492

下一個

高性能8~18節串聯電池AFE芯片---MT9818

產品詳情

　　概述

主要特征

轉換位數：16Bit	時鐘頻率：3.3MHz
睡眠電流：5μA	電源電壓：11~55V
可堆棧式架構	可支持多種化學電池和超級電容器
內置isoSPITM總線接口：1Mbps串行通信接口	總測量誤差：1.2mV
290μs完成一個系統中所有電池的測量	內置數據包誤差檢驗功能
內置自測試功能電路	內部具有頻率可編程噪聲濾波器
5個通用I/O接口或模擬輸入：溫度或其他傳感器輸入	配置為一個SPI或I2C主機
導線開路連接故障檢測	封裝：LQFP48

典型應用

電動汽車和油電混合汽車	高功率便攜式設備
后備電池系統	電動自行車、摩托車和單腳滑行車
電網能量存儲

產品描述

與國外同類產品對比

型號	LTC6804(ADI)	MT9804
精度	16Bit	16Bit
時鐘頻率	3.3MHz	3.3MHz
支持串聯電池?cái)?shù)	12	12
測量誤差	0.02%	0.02%
工作電流	10.7~12.3mA	10.5~12mA
ADC輸入電壓范圍	0~5V	0~5V
封裝形式	SSOP48	SSOP48
