航天民芯隔離驅動芯片MT9820 可通過單條雙絞線連接在兩個隔離器件之間提供雙向SPI 通信。每個MT9820將邏輯狀態編碼為信號，并跨越一個隔離勢壘將信號傳送至另一個MT9820。接收MT9820對傳輸信號進行譯碼并把從總線驅動至適當?shù)倪壿嫚顟B(tài)。隔離勢壘可利用一個簡單的脈沖變壓器進行橋接，以實現幾百伏的隔離度。

　　MT9820 采用匹配的供電和吸收電流來驅動差分信號，從而免除了增設變壓器中心抽頭的需要并降低了EMI。接收器中的高精度窗口比較器負責檢測差分信號。驅動電流和比較器門限由一個簡單的外部電阻分壓器設定，因而使得系統能夠針對所需的電纜長度和期望的信噪比性能實施相應的優化。

主要特征

典型應用

產品描述

與國外同類產品對比

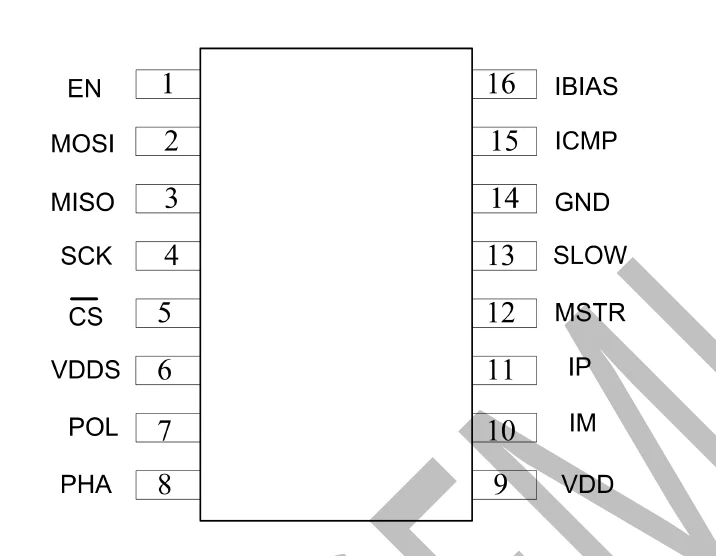

端口定義如下：

　　引腳功能：

　　EN(引腳1)：器件使能輸入。如果該引腳為高電平，則其將強制MT9820 保持使能狀態，從而屏蔽內部待機模式功能。假如該引腳為低電平，則MT9820 將在CS引腳持續5.7ms 的高電平(當MSTR 引腳為高電平時)之后或IP/IM 引腳上無信號的持續時間達5.7ms(當MSTR引腳為低電平時)之后進入待機模式。在CS下降(MSTR 為高電平)之后或在IP/IM 引腳上檢測到一個喚醒信號(MSTR 為低電平)后，MT9820 將在不到8μs 的時間之內被喚醒。

　　MOSI(引腳2)：主控器輸出/受控器輸入數據。如果連接在某個SPI 接口的主控器側(MSTR 引腳為高電平)，則該引腳將從主SPI 控制器接收數據信號輸出。倘若連接在該接口的受控器側(MSTR 引腳為低電平)，則該引腳把數據信號輸入驅動至從SPI 器件。輸出(作為輸出端)為漏極開路，因此需要連接一個外部上拉電阻器至VDDS。

　　MISO(引腳3)：SPI 主控器輸入/受控器輸出數據。如果連接在某個SPI 接口的主控器側(MSTR 引腳為高電平)，則該引腳把數據信號輸入驅動至主SPI 控制器。倘若連接在該接口的受控器側(MSTR 引腳為低電平)，則該引腳將從從SPI 器件接收數據信號輸出。輸出(作為輸出端)為漏極開路，因此需要連接一個外部上拉電阻器至VDDS。

　　SCK(引腳4)：SPI 時鐘輸入/輸出。如果連接在接口的主控器側(MSTR 引腳為高電平)，則該引腳將從主SPI 控制器接收時鐘信號。不得把該輸入拉至高于VDDS。假如連接在接口的受控器側(MSTR 引腳為低電平)，則該引腳將輸出時鐘信號至從器件。輸出驅動器為推挽式;無需外部上拉電阻器。

　　CS (引腳5)：SPI 芯片選擇輸入/輸出。如果連接在接口的主控器側(MSTR 引腳為高電平)，則該引腳將從主SPI 控制器接收芯片選擇信號。不得把該輸入拉至高VDDS。假如連接在接口的受控器側(MSTR 引腳為低電平)，則該引腳將輸出芯片選擇信號至從器件。

　　輸出驅動器為推挽式;無需外部上拉電阻器。

　　VDDS(引腳6)：SPI 輸入/輸出電源輸入。用于SCK 和CS 引腳的輸出驅動器采用VDDS 輸入作為其正電源。SCK、CS 、MOSI、MISO、EN 的輸入門限電壓由VDDS 決定。該引腳可連接至VDD 或者一個高于或低于VDD 的電源以對SPI I/O 進行電平移位。假如該引腳與VDD 分離，則應直接在VDDS 和GND 之間連接一個至少為0.01μF 的旁路電容器。

　　POL(引腳7)：SPI 時鐘極性輸入。連接至VDD 或GND。

　　PHA(引腳8)：SPI 時鐘相位輸入。連接至VDD 或GND。

　　VDD(引腳9)：器件電源輸入。直接在VDD 和GND 之間連接一個至少為0.01μF 的旁路電容器。

　　IM(引腳10)：隔離式接口負(–)輸入/輸出。

　　IP(引腳11)：隔離式接口正(+)輸入/輸出。

　　MSTR(引腳12)：串行接口主/從選擇器輸入。如果器件位于隔離式接口的主控器側，則把該引腳連接至VDD。假如器件位于隔離式接口的受控器側，則把此引腳連接至GND。

　　SLOW(引腳13)：慢速接口選擇輸入。當時鐘頻率等于或低于200kHz 時，抑或從器件不能滿足定時要求時，應把該引腳連接至VDD。當時鐘頻率高于200kHz時，則應將該引腳連接至GND。

　　GND(引腳14)：器件地。

　　ICMP(引腳15)：隔離式接口比較器電壓門限設定。把該引腳連接至位于IBIAS和GND之間的電阻分壓器可設定接口接收器比較器的電壓門限。比較器門限被設定為ICMP 引腳電壓的1/2。

　　IBIAS(引腳16)：隔離式接口電流偏置。通過一個電阻分壓器把IBIAS 連接至GND 可設定接口輸出電流水平。當器件被使能時，該引腳的電壓大約為2V。當發送脈沖時，每個IP 和IM 引腳上的吸收電流都被設定為從引腳IBIAS 提供至GND 之電流的20 倍。把IBIAS引腳上的電容限制在50pF 以下，旨在保持負責調節IBIAS 電壓的反饋電路的穩定性。

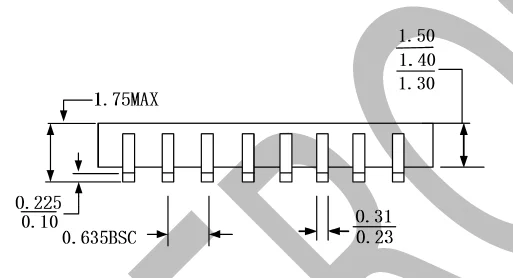

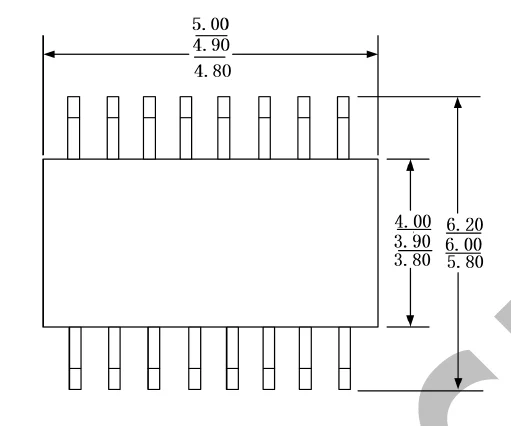

　　封裝形式
