概述

四通道數字隔離器--航天民芯MT1400/MT1401/MT1402（簡稱MT140x） 是采用磁隔離技術的4 通道數字隔離器，該產品結合了高速CMOS 與單片空芯變壓器技術，具有出色的優于光耦隔離器件的性能。通過避免使用發光二極管和光敏二極管,磁隔離設備避免了與光耦隔離器有關的設計困難。利用簡單的磁隔離數字接口和穩定的性能，消除了關于不確定的電流轉移比率,非線性轉移函數以及溫度和壽命影響等典型光耦隔離器的問題。磁隔離產品不需要外部驅動和分立器件。此外, 在較高的數據速率下，其功耗僅為光耦隔離器的十分之一至六分之一。

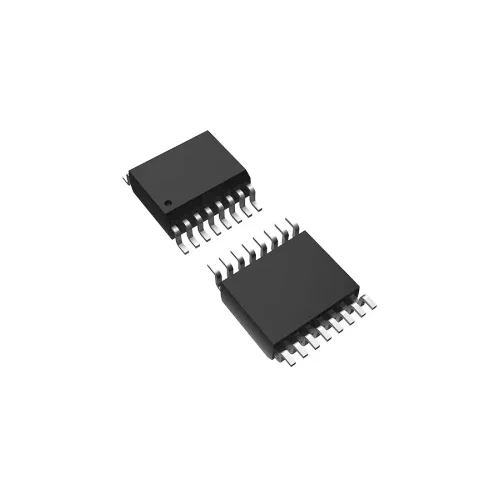

MT140x 隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率。所有型號均可采用2.7 V 至5.5 V 電源電壓工作，與低壓系統兼容，并且在隔離柵上實現電壓轉換功能。此外，MT140x 提供了低脈沖寬度失真(<2 ns)和嚴格的通道-通道匹配(<2 ns)。與其他光耦合器不同的是，MT140x 隔離器有一個刷新特性，它可以確保在沒有輸入邏輯轉換的情況下，以及在上電或斷電情況下的直流正確性。在沒有輸入電源的情況下，所有型號的缺省輸出均為邏輯高電平狀態。MT140x 系列四通道數字隔離器件采用16 引腳SOP 封裝。

主要特征

（1）低功耗工作

• 5 V 工作電壓

每個通道1 mA（最大值，0 Mbps 至2Mbps）

每個通道3.5 mA（最大值，10 Mbps）

3 V 工作電壓

每個通道0.7 mA（最大值，0 Mbps 至2 Mbps）

每個通道2.1 mA（最大值，10 Mbps）

（2）雙向通信

• 3 V/5 V 電平轉換

（3）工作溫度最高可達105°C

（4）數據速率最高可達10 Mbps

（5）精確的時序特性

• 2ns 最大脈寬失真

• 2ns 最大通道間匹配

（6）高共模瞬變抗擾度：>25 kV/μs

（7）輸出使能功能

（8）封裝：16-lead SOIC

典型應用

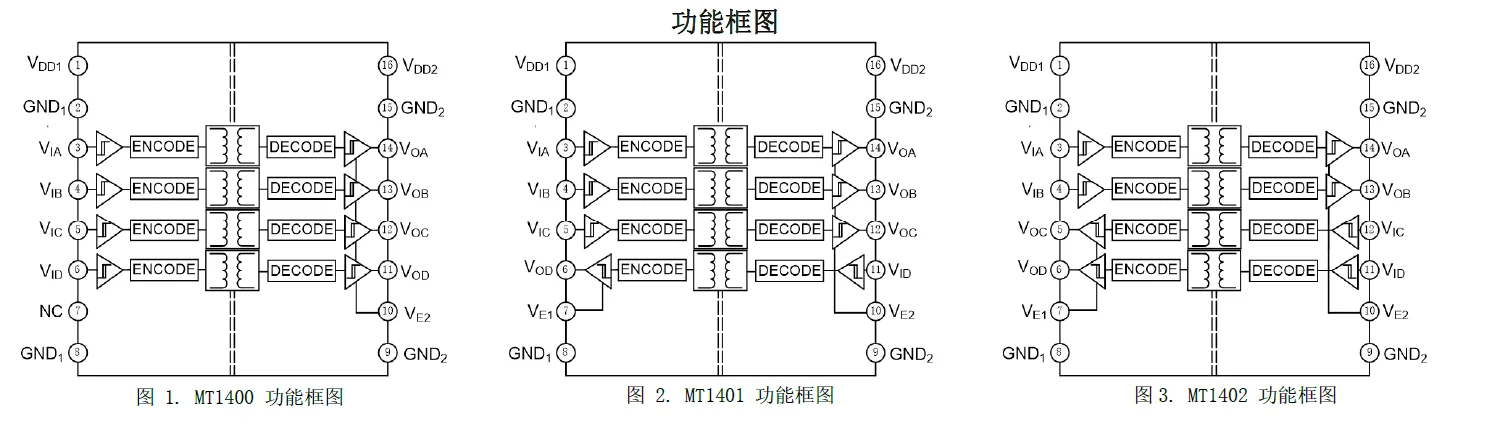

產品描述

與國外同類產品對比

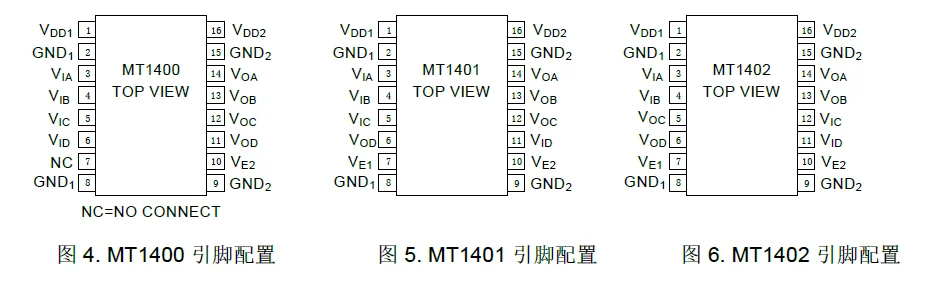

端口定義如下：

引腳功能：

 MT1400 引腳編號和功能描述

1 VDD1 隔離器第1 側的電源電壓, 2.7 V to 5.5 V.

2 GND1 地1。隔離器第1 側的接地基準。

3 VIA 邏輯輸入A。

4 VIB 邏輯輸入B。

5 VIC 邏輯輸入C。

6 VID 邏輯輸入D。

7 NC No Connect.

8 GND1 地1。隔離器第1 側的接地基準。

9 GND2 地2。隔離器第2 側的接地基準。

10 VE2：輸出使能2. 高電平輸入有效. 當VE2 接高電平或懸空時， VOA, VOB, VOC, 和VOD 輸出使能. 當VE2 接低電平時， VOA, VOB,VOC, 和VOD 輸出不使能。在有噪聲的環境中，建議把VEX 連接到外部高或低電平。

11 VOD 邏輯輸出D。

12 VOC 邏輯輸出C。

13 VOB 邏輯輸出B。

14 VOA 邏輯輸出A。

15 GND2 地2。隔離器第2 側的接地基準。

16 VDD2 隔離器第2 側的電源電壓, 2.7 V to 5.5 V.

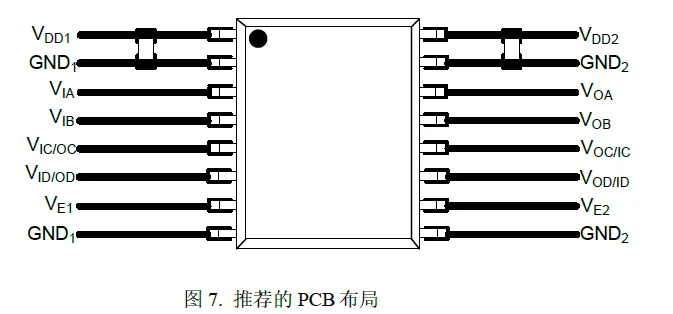

PCB 布局

       MT140x 數字隔離器不需要外部接口電路作為邏輯接口。強烈建議在輸入和輸出供電引腳上進行電源旁路(見圖7)。應在引腳1 與引腳2 之間、引腳15 與引腳16 之間連接旁路電容。電容值在0.01μF 和0.1μF 之間。電容兩端到電源引腳的走線總長不超過20mm。，除非每一側的兩個地端連接且在封裝附近，否則還應該考慮引腳1 和引腳8 之間、引腳9與引腳16 之間的旁路。

       在具有高共模瞬變的應用中，必須確保隔離柵兩端的電路板耦合最小。此外，用戶所設計的電路板布局應使得所出現的任何耦合對給定器件側的所有引腳產生同等影響。如果不滿足設計要求，將會使引腳間的電壓差異超過器件的絕對最大額定值，造成器件閂鎖或者永久損壞。
