概述

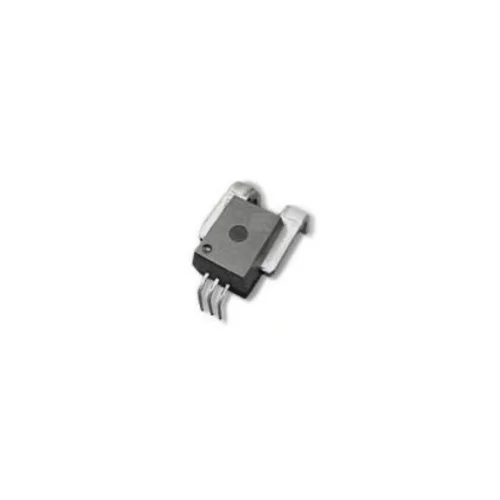

航天民芯MT758霍爾傳感器包含?個精確的、低失調線性霍爾傳感器電路，在電路表面放置?條銅導電路徑。流過該銅導電路徑的電流會產生磁場，該磁場由集成霍爾IC感測并轉換為比例電壓。低偏移、斬波器穩定的霍爾IC提供精確的比例電壓，該霍爾IC在封裝后進行編程以實現精度。當增加的電流流過主銅傳導路徑時，器件的輸出具有正斜率，該路徑用于電流感測。
因為導電路徑的端口與傳感器引線電隔離，因此MT758電流傳感器常用于高側電流感測應用，而不使用高側差分放大器或其他昂貴的隔離技術。MT758傳感器引線框架鍍有100%啞光錫，與標準無鉛印刷兼容電路板組裝?藝。在內部，除倒裝芯?高外，該設備是無鉛的-鉛基焊球的溫度，目前不受RoHS限制。設備在使用前已完全校準從工廠發貨。
主要特征
隔離電壓4800VRMS | 單電源供電：4.5~5.5V |
輸出電流與AC電流成正比：±50A, ±100A, ±150A, ±200A | 帶寬:180 kHz |
寬?作溫度范圍:-40℃ to 150℃ | 響應時間:< 2μs |
通過EEPROM進行高精度的失調和靈敏度校準 | 主要導通電阻:0.1 mΩ |
集成保護功能： ?壓保護，輸出電壓鉗位提供短路診斷，快速階躍電流輸入時提供輸出尖峰抑制 | 靈敏度和靜態輸出電壓溫度系數出?校準 |
集成數字溫度補償電路 | 近似零磁滯 |
可直接替代allegro ACS758 | 抗外部磁場?擾 |
典型應用
UPS 電流檢測 | DC-to-DC 轉換器控制 |
過流故障檢測 | 平衡車電機控制 |
交流變頻調速 | 所有需要電流檢測的應用 |
產品描述

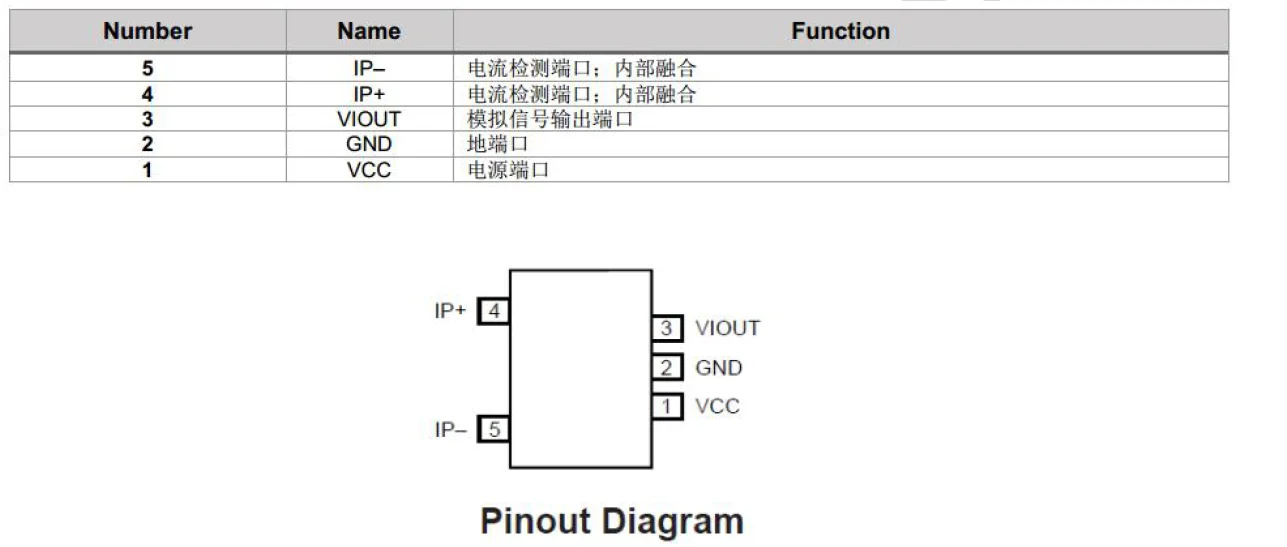

引腳定義和描述

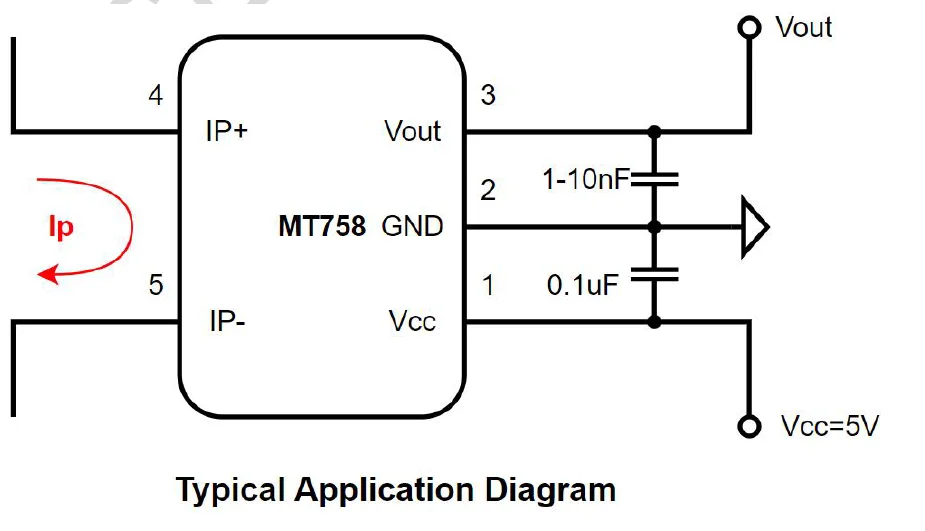

產品典型應用設計電路：

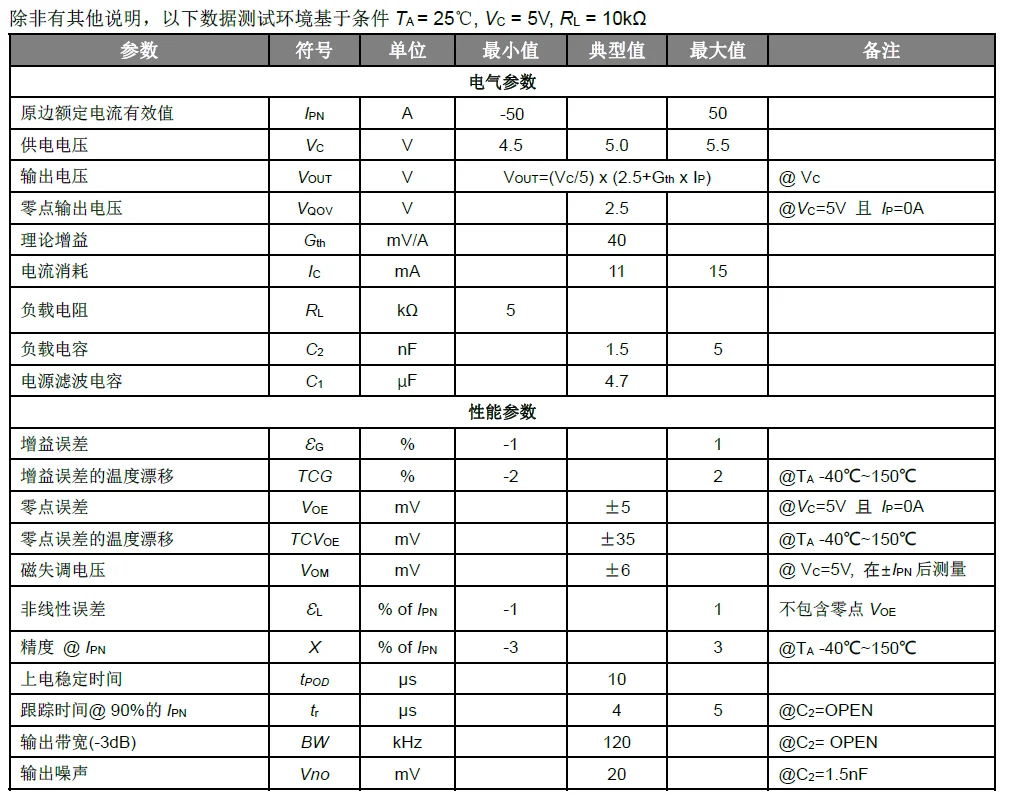

MT758 50A相關參數
|
概述
航天民芯MT758霍爾傳感器包含?個精確的、低失調線性霍爾傳感器電路，在電路表面放置?條銅導電路徑。流過該銅導電路徑的電流會產生磁場，該磁場由集成霍爾IC感測并轉換為比例電壓。低偏移、斬波器穩定的霍爾IC提供精確的比例電壓，該霍爾IC在封裝后進行編程以實現精度。當增加的電流流過主銅傳導路徑時，器件的輸出具有正斜率，該路徑用于電流感測。
因為導電路徑的端口與傳感器引線電隔離，因此MT758電流傳感器常用于高側電流感測應用，而不使用高側差分放大器或其他昂貴的隔離技術。MT758傳感器引線框架鍍有100%啞光錫，與標準無鉛印刷兼容電路板組裝?藝。在內部，除倒裝芯?高外，該設備是無鉛的-鉛基焊球的溫度，目前不受RoHS限制。設備在使用前已完全校準從工廠發貨。
主要特征
隔離電壓4800VRMS | 單電源供電：4.5~5.5V |
輸出電流與AC電流成正比：±50A, ±100A, ±150A, ±200A | 帶寬:180 kHz |
寬?作溫度范圍:-40℃ to 150℃ | 響應時間:< 2μs |
通過EEPROM進行高精度的失調和靈敏度校準 | 主要導通電阻:0.1 mΩ |
集成保護功能： ?壓保護，輸出電壓鉗位提供短路診斷，快速階躍電流輸入時提供輸出尖峰抑制 | 靈敏度和靜態輸出電壓溫度系數出?校準 |
集成數字溫度補償電路 | 近似零磁滯 |
可直接替代allegro ACS758 | 抗外部磁場?擾 |
典型應用
UPS 電流檢測 | DC-to-DC 轉換器控制 |
過流故障檢測 | 平衡車電機控制 |
交流變頻調速 | 所有需要電流檢測的應用 |
產品描述
引腳定義和描述
產品典型應用設計電路：
MT758 50A相關參數
|
